高层建筑供暖高低区直连机组的选用

山西润百泰专业生产电脑高层直连供暖机组、高层建筑采暖分区设备、高层分区直连供暖设备、PLC智能化高低层直连采暖机组等产品，欢迎选购!

高层建筑供暖高低区直连机组适用范围：
一、为低层建筑群中的高层建筑供暖；
二、高层建筑分区后分别为中区建筑或高区建筑供暖；
    单栋高层建筑因外网压力不够或散热器承压等原因分两个或两
    个以上区域分别供暖时，用一套或两套机组为高区或中、高区供暖。
三、多栋高层建筑分区后用一套机组为多个高区建筑合并供暖；
    多栋高层建筑分两个以上区域分别供暖时，或者大片低层建
    筑中出现多栋高层建筑时，采用一套机组为多栋高层建筑同时供暖。
四、为地形高差过大的山地建筑中的高处建筑供暖；
    采用一套机组直接为高处的多层建筑供暖，过高的回水压力通
    过机组中的变流量控压装置降低调整后，并入低处建筑管网，
    整个系统运行压力低，安全经济。
五、中央空调水系统分高、低区后为高区建筑供热或供冷；
    当中央空调冷水系统分区时，板式换热机组在小温差换热不经济的情况下，采用本机组为高区系
    统供热或供冷。
六、兼作高层供暖混水机组；
    当外网温度过高时，选用增加混水降温功能的机组，混水降温后为高区建筑供暖；
七、热网并网改造或替换由于供热温度降低换热后温度不能满足供热要求的换热机组，应用本机组无
    需对楼内系统做任何改动；
八、为分高、低区的水源热泵采暖系统的高区建筑；
九、多层建筑供暖系统末端供、回水压差过小无法保证正常供暖的建筑；
十、火力发电厂煤仓间供暖。

高层建筑供暖高低区直连机组的选用

加压循环泵选择：
加压循环泵扬程：H=Hj-Hw+Hn+Ha+HG
Hj-高区供暖系统高点至加压循环泵处高度差，m
Hw-外网供水在加压循环泵处的供水压头，m
Hn-室内系统阻力损失，可取5m
Ha-高区采暖系统高点安全富余量，可取5m
HG-由于外网供水压力有波动或数据不准增加5m富余扬程（由于变频水泵能根据外网压力自动调整节能运行）

高层建筑供暖高低区直连机组的布置与安装

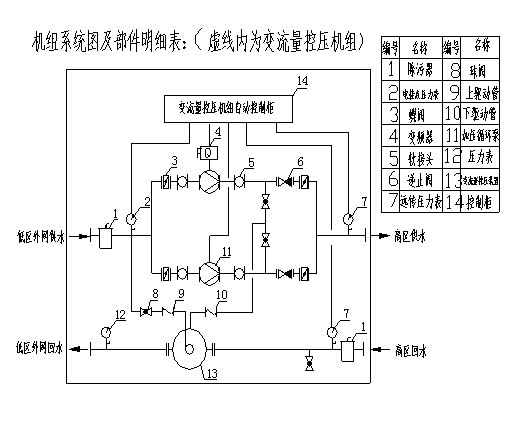

   本机组由两台加压循环水泵、除污器、变流量控压装置、微机控制柜以及相关仪器、仪表、管道、阀门、框架等组成，在公司生产车间将上述部件统一装配成一台变流量控压机组，出厂前根据用户提供运行参数完成机组调试工作，运输、安装极其方便。机组可布置在高层建筑的地下室，也可统一设在锅炉房、热交换站房。本高层建筑供暖高低区直连机组自带基础框架，安装时无需做土建平台，直接落地接四个接口管即可。
注意事项：
1.高区系统水力平衡计算时，可按现行规范进行，系统循环压力控制在10-40kpa。
2.本技术仅适用于正常且合乎规范的采暖系统，对于因自身的水力失调导致局部不热的现象不属于本机组负责范畴。

选用举例
例：某高层建筑供暖高低区直连机组系统设计流量G=30m3/h，高区采暖系统高点相对加压循环泵标高50m，外网供水在加压循环泵处压力为0.4Mpa
由此确定：
设备名称：变流量控压机组
设计流量：G=30m3/h
确定管径为：DN80
机组型号为：K30-50-40-80.
加压循环泵扬程：H=Hj-Hw+Hn+Ha+HG=50-40+5+5+5=25m
根据以上扬程：H=25m、流量：G=30m3/h
确定加压循环泵型号：TD50-28/2，电机功率4.0kw。
工程设计时，可在设计图纸上标出设备名称——变流量控压机组，标注出变流量控压机组型号，绘出机组系统图，给出设备预留位置并给电气专业提供加压循环泵电机功率即可。
