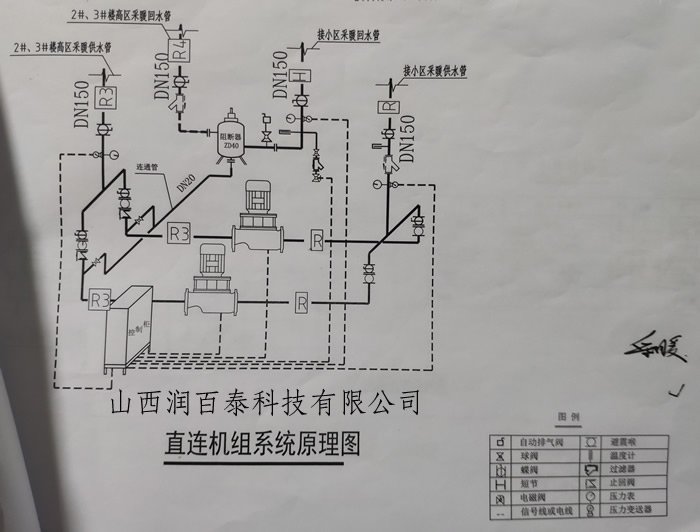

高层采暖直连机组设备价格表及阻断器直连机组系统原理图

全自动高层采暖直连机组配备回水减压阻隔装置，在变流量控压机组采购安装工程实例中，阻断器的作用与减压隔断的作用是一样的。以下为11kw的高层采暖阻断器直连机组的报价配置单。阻断器直连机组目前在陕西西安、甘肃兰州、青海西宁、宁夏银川等地区的高区供热系统中应用较为广泛。

序号	名    称		规格型号	数量	产  地	备      注
1	阻断器		ZD40	1台	润百泰
2	加压循环水泵		TD50-50G/2	2台	南方泵业	Q=40m³/h  H=50m  N=11kw
3	变频控制柜		11kw×2	1套	润百泰	变频器ABB，电器元件德力西
4	Y型过滤器		DN150-1.6	1件	天津阀门	一网热源供水接口
5	Y型过滤器		DN150-1.6	1件	河北晋州	二网回水接口
6	法兰涡轮碟阀		DN150-1.6	4件	天津莱斯特	D431X3-16
7	法兰涡轮碟阀		DN50-1.6	4件	天津莱斯特
8	排污、泄压球阀		Ø20	2件	浙  江
9	消声止回阀		DN50-1.6	2件	天津莱斯特
10	挠性接头		DN50-1.6	4件	上  海
11	压力传感器		0-1.0MPa	1套	上  海
12	压力表		0-1.6MPa	3套	北京托普
13	双金属温度计		0-150°C	3套	北京托普
14	排气阀		Ø20	1件	明宇阀门
15	底  盘		配  套	1套	润百泰
16	法兰、管路		配  套	1套	润百泰
机组报价		大写：柒万伍仟圆      ￥：75000.00元
注：报价含专增税、运费、现场指导安装、运行调试。

具体高层采暖直连机组设备配置可根据配套需要适当调整。根据工地现场实际情况，高层采暖直连机组整体或散件供货，公司派人现场指导高层采暖直连机组安装，负责调试。
质保：设备保修两个采暖期，阻断器终身免费维修。
